电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在继电器模组线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)释放。这样吸合、释放,从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。继电器一般有两股电路,为低压控制电路和高压工作电路。
继电器有如下几种作用:
●扩大控制范围:

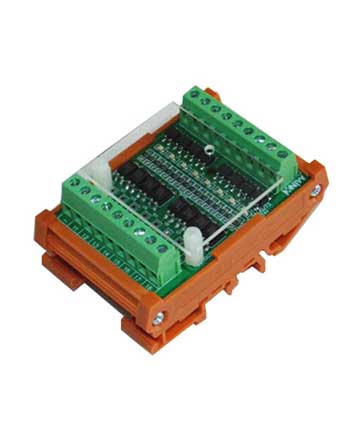

例如,多触点继电器模块控制信号达到某一定值时,可以按触继电器模块点组的不同形式,同时换接、开断、接通多路电路。
●放大:
例如,灵敏型继电器、中间继电器等,用一个很微小的控制量,可以控制很大功率的电路。
●综合信号:
例如,当多个控制信号按规定的形式输入多绕组继电器时,经过比较综合,达到预定的控制效果。
●自动、遥控、监测:
例如,自动装置上的继电器与其他电器一起,可以组成程序控制线路,从而实现自动化运行。
